Betoonikivistumise küttekaabel

Betoonikivistumise küttekaabel talvekuudeks, tootevalik:

3,3 m 130W 230V Pistikuga
10 m 400W 230V Pistikuga
20 m 735W 230V Pistikuga
26 m 1999W 230V Pistikuga
35 m 1400W 230V Pistikuga
55 m 2200W 230V  Pistikuga
85 m 3400W 230V Pistikuga

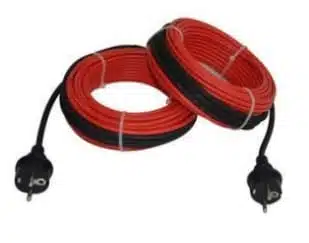

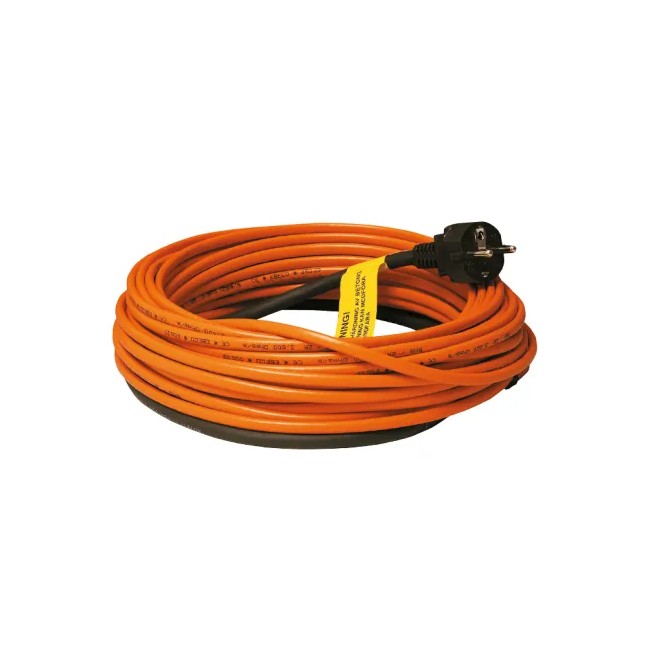

Betooni soojenduskaabel on turvalise maandussukaga ja 1,5m toitekaabliga.
Lisainfot ka tootja  Heatcom kodulehelt

Betoonikivistumiskaabel – arvutamine ja paigaldus

Betooni küttekaabel on spetsiaalselt loodud kivistumisprotsessi kiirendamiseks ja segu külmumise vältimiseks talvel. Betooni kivistumise soojenduskaabel on kahesooneline, 40W/m-le, varustatud 1,5m toitekaabli ja pistikuga ning on valmis koheseks kasutamiseks.

Betooni soojenduskaabel on varustatud turvalisuse tagamiseks isolatsioonikihi all maandussukaga ja tehase poolt paigaldatud maandusega toitekaabel on paigaldatud vaid küttekaabli ühest otsast, mis teeb paigaldamise ehitusobjektil eriti mugavaks. Soojenduskaabel on parim paigaldada kuni -15°C juures.

– Enne küttekaabli välistingimustes paigaldamist hoia küttekaablit soojas ruumis. Nii on soojenduskaabel paindlikum ja paigaldus kiirem.

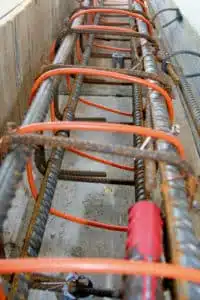

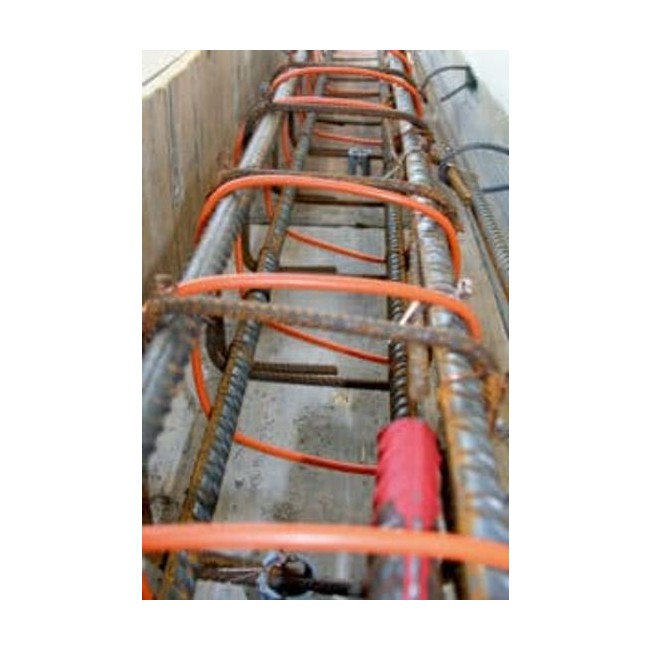

– Kinnita betooni küttekaabel juhtmesidemetega armatuurile kergelt, ilma tugevasti pingule tõmbamata.
– Paigaldatud betoonikivistumise küttekaabel ei tohi peale paigaldust / enne betooni valamist, jääda kuskil omavahel kokkupuutesse ega ristuda.

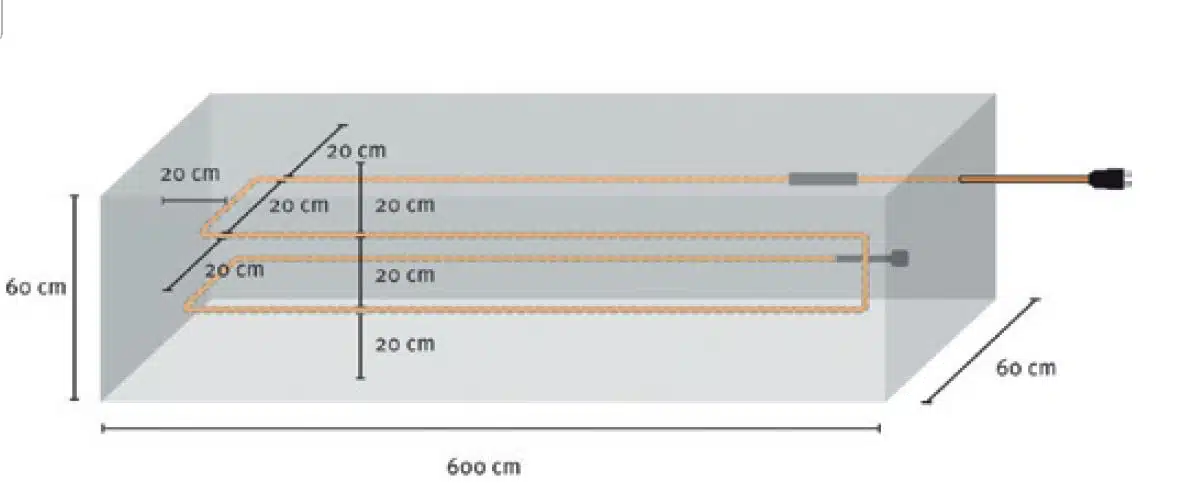

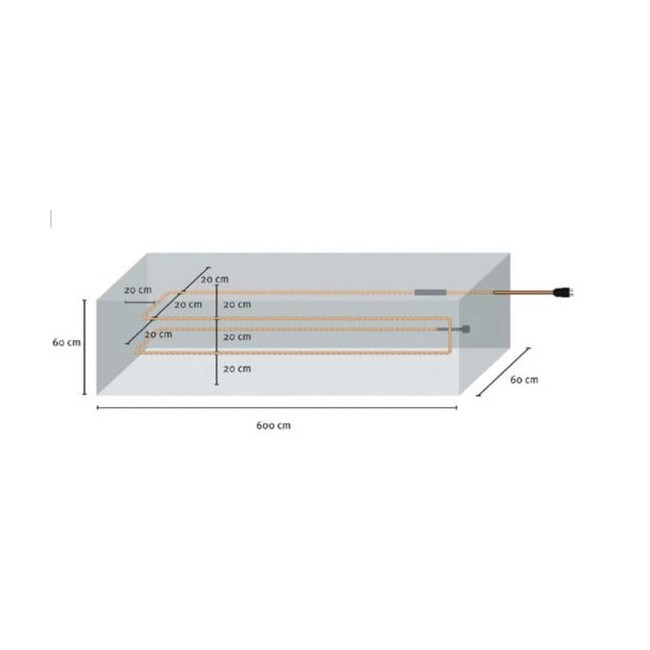

– Miinimum küttekaabli loogete paigaldusvahe peab jääma 15 cm
– Küttekaabel ei tohi jääda kokkupuutesse soojust mitte juhtiva materjaliga nagu mineraalvill, penoplast, puit jne
– Tehase poolt valmistatud küttekaablite pikkusi ei tohi muuta!
– Betooni soojenduskaabel on tugeva konstruktsiooniga, aga betoonivalu käigus peab säilitama ettevaatlikust, et mitte küttekaableid kahjustada.
– Vahetult enne betoonivalu tuleks veelkord veenduda küttekaablite korrasolekus ja mõõta nende elektrilisi takistusi, mille leiab toote etiketilt. Elektrilise ahela ja kaitsva maandussuka vaheline takistus peab olema minimaalselt 0,5 Mohmi.
– Turvalisuse huvides peaksid küttekaablid olema ühendatud läbi rikkevoolurelee Δln≤30mA
– Sobiva kivistumise temperatuuri tagamiseks betoonis (tavaliselt minimaalselt +10°C) tuleb kasutada termostaate.
– Küttekaabli ühenduskoht elektrikaablilt küttekaablile peab jääma betoonivalu sisse.
– Teostatud betoonivalu tuleb kaitsta vihma, lume ja tuulemõjude eest.
Peale betooni kivistumise protsessi lõppu võib küttekaableid kasutada mõni aeg veel ka ruumide kütmiseks. Peale tööde lõppu tuleks siiski küttekaablite ühendusotsad läbi lõigata, kuna antud kaablid ei vasta ruumi küttekaablitele esitatavatele kõrgendatud nõudmistele ja nad on selleks liiga suure meetrivõimsusega.

Vajaliku võimsuse arvutamine:

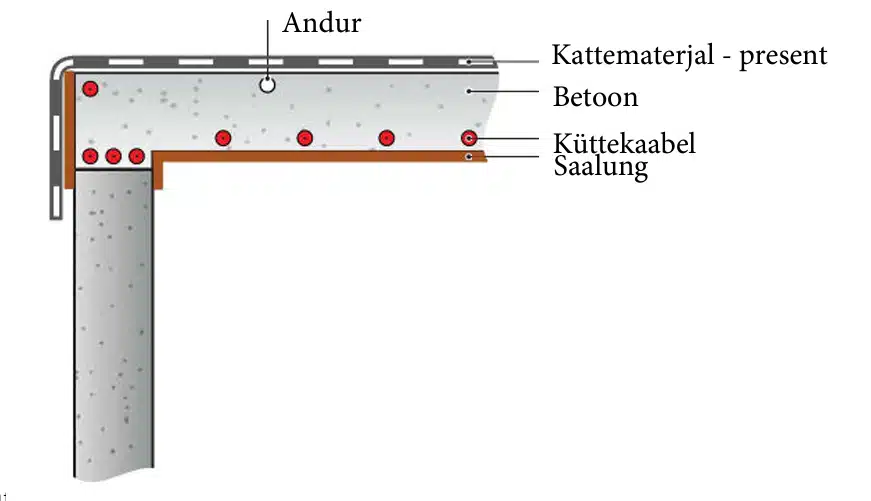

Põrandad, laed (vineer-saalungiga) ja muud sarnased konstruktsioonid, mis on alt ja külgedelt soojustatud vähemalt 50mm soojustusmaterjaliga ja pealt tuule eest kaitstud – on piisav 80W/m2. Sama konstruktsioon, aga metallsaalungis on 100W/m2.
Soojustamata vineer-saalungis valude puhul 150W/m2
Soojustamata metall-saalungis valude puhul 200W/m2
Postid, sambad, siilused arvestatakse mahu järgi (ümbermõõt x kõrgus) ca 450-500W/m3
Põrandad, mis valatakse postidele ja mis on suureks külmasillaks – nendes kohtades peab olema küttekaabel installeeritud kaks korda tihemini.
Põrandad, mis on paksemad kui 25cm, soovitatakse pealt poolt paremini soojustada või kaaluda küttekaabli topeltkoguse installeerimist ka valu ülemisse kihti.
Kui välistemperatuur langeb alla -10°C, tuleb betoonivalu soojuskadude vähendamiseks lisaks soojustada.
Täpsemad küttekaabli paigaldamise reeglid allpool toodud paigaldusjuhendis.
